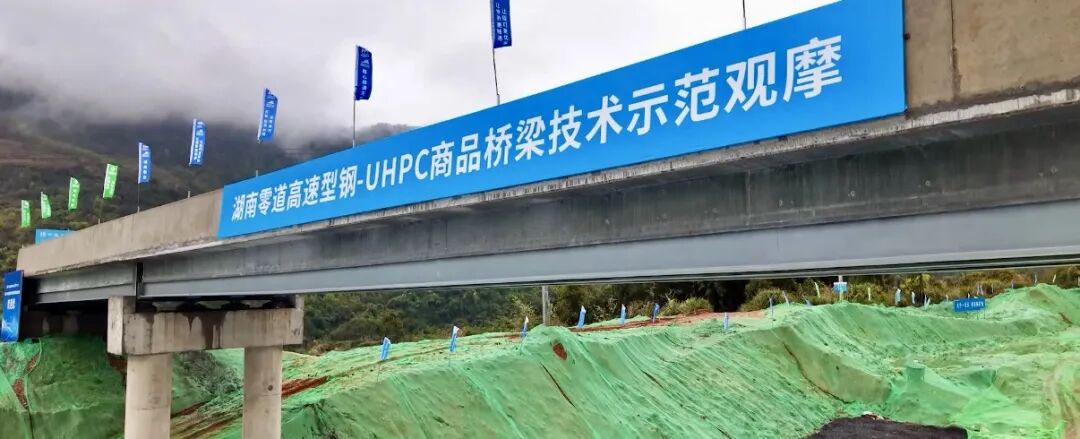

一座跨度30米的車行橋，梁高只有1.2米，每平方米自重525公斤，分別是傳統箱梁的75%、50%。站在永州零道高速二標K14+000上跨車行橋下仰望，這座橋顯得格外輕盈精巧，卻承載著湖南橋梁建造技術的一次重要突破。
3月27日，型鋼-超高性能混凝土（UHPC）商品橋梁技術示范觀摩暨科技項目驗收會在永州召開，對湖南省交通科技項目“面向載客車輛的型鋼-超高性能混凝土（UHPC）超輕型組合梁研究與應用示范”進行驗收評價。該技術由湖南軌道集團旗下湖南交通設計院聯合湖南高速集團、湖南大學技術攻關?，F(xiàn)場的技術觀摩，讓這項橋梁輕量化技術從圖紙走向工地，清晰呈現在人們眼前。
湖南省人大環資委副主任、省公路學會理事長趙平，中國工程院院士、湖南大學教授陳政清，中國公路學會常務副理事長張勁泉，湖南省交通運輸廳黨組成員、副廳長任成志，湖南軌道集團黨委委員、副總經理丁躍飛，全國工程勘察設計大師周良，湖南高速集團總工程師周棟梁，行業及高校專家、省內外交通企業代表等百余人參加會議。
材料“各司其職” 橋梁減重近五成
長期以來，國內橋梁技術創新的目光多聚焦于特大型、重難點橋梁。而路網中數量最龐大、分布最廣泛的中小型橋梁，卻鮮有突破性變革。這類橋梁量大面廣，隨著服役年限增加，正面臨大規模改擴建的現實需求。
如何讓中小型橋梁更輕、更省、更耐用？項目團隊將目光鎖定于此。
傳統橋梁存在大量材料浪費，鋼材承擔拉力，混凝土承擔壓力，但結構設計中往往讓它們“混”在一起，誰也沒發揮出最大效能。型鋼-超高性能混凝土（UHPC）商品橋梁技術的核心邏輯，就是讓材料“各司其職”——鋼材負責抗拉，超高性能混凝土（UHPC）負責抗壓，各展所長，互不浪費。
這一理念看似簡單，實現起來卻并不容易。傳統工字形鋼梁常由板材逐塊焊接拼接，工序繁瑣、成本高昂，僅加工費就占材料費一半以上。

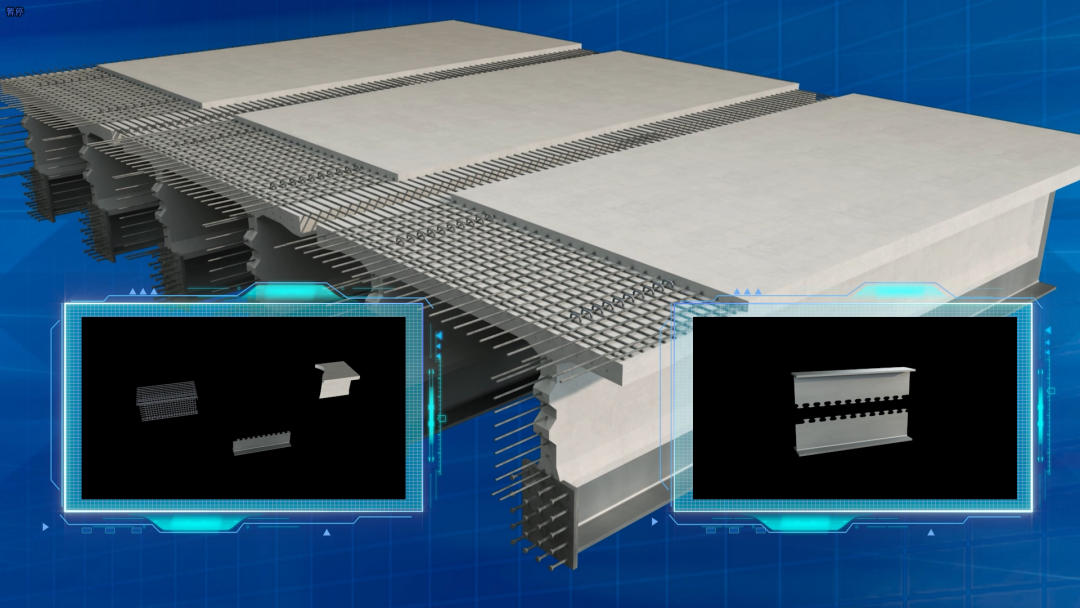

項目團隊反其道而行之，提出“由整到零”的思路——用熱軋H型鋼對稱切割成兩個T形，置于截面底部承受拉力，截面頂部用超高性能混凝土（UHPC）承受壓力，省去了多余的鋼頂板和大部分鋼腹板，用鋼量大幅降低。
新的結構也帶來了新的挑戰：鋼材與混凝土如何牢固連接？
“傳統做法是焊接剪力釘，但我們從中國傳統建筑的榫卯結構中找到了靈感?！?span style="font-family:宋體;-webkit-tap-highlight-color: rgba(0, 0, 0, 0);padding: 0px;outline: 0px;max-width: 100%;box-sizing: border-box !important;overflow-wrap: break-word !important">項目團隊成員陳光介紹，團隊創新研發了“鋼榫-UHPC卯組合剪力鍵”：在倒T形型鋼上緣切割出圓弧齒形鋼銷，澆筑UHPC后，這些鋼銷便深深嵌入混凝土腹板里，形成牢固的機械咬合。“這種結構無需一顆焊接剪力釘，抗剪性能和延性卻更優于傳統工藝?！?/span>
正是通過取消多余的鋼頂板、鋼腹板以及焊接剪力釘，這套組合拳讓橋梁成功“瘦身”。據測算，用鋼量降低40%，橋梁整體減重接近一半。
橋梁“瘦身”后，安全性能是否有保障？試驗數據給出了“安全感”：該組合梁的極限抗彎承載力是實橋設計承載力的2.1倍，裂縫控制效果優于規范要求，安全系數超過2，不僅更輕便，更比傳統橋梁堅固耐用。
目前，這項創新技術已在零道高速、桂新高速、京港澳高速改擴建等多個重點項目中推廣應用，成功經受住了實際工程的檢驗。
告別“一項目一梁場” 橋梁即將邁入“商品化”時代
材料與結構的創新，讓橋梁輕了一半。但輕了之后，能不能運到現場、怎么運才省錢，是更為現實的考題。
傳統T梁、小箱梁動輒上百噸重、二三十米長，只能依靠大件運輸。而湖南多山區，道路彎多路窄，大型運輸車難以進入，只能在工地旁臨時建梁場現場澆筑。“一項目一梁場”，投入大、成本高、效率低。

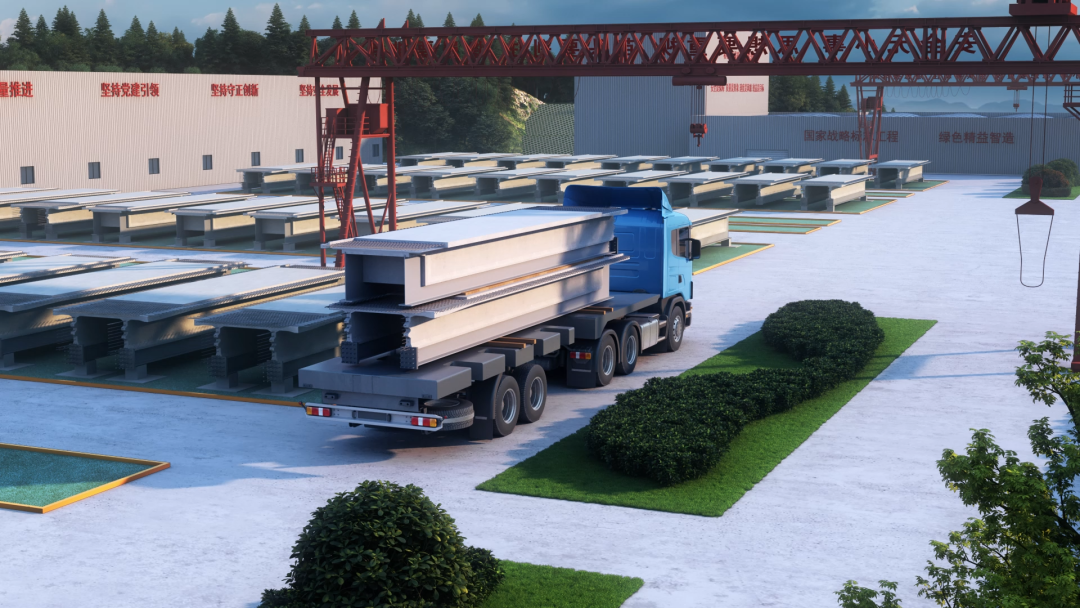

“型鋼-超高性能混凝土（UHPC）商品橋梁的出現，將這些難題逐一破解。以零道高速的上跨車行橋?yàn)槔?0米跨徑的主梁，吊重僅45噸，不足傳統梁體的一半，普通平板貨車即可運輸，無需辦理超限審批，大幅降低了運輸成本和難度?！焙细咚偌瘓F(tuán)零道公司總經理李程介紹。
更具優勢的是，主梁還可分割為12米一段，在工廠提前預制，運至現場后通過螺栓拼接，即便在偏僻山區也能順利送達。
自重減輕了，又能分段運輸，據測算，型鋼-超高性能混凝土（UHPC）商品橋梁較傳統橋梁運輸成本降低75%，全生命周期碳排放下降30%。
運輸便捷了，架設效率也大幅提升。在大流量干線擴容等涉路施工場景中，單片梁架設僅需1小時，大幅減少交通干擾，實現了真正的“無感施工”。平原、市郊項目可利用現有道路，通過汽車吊直接安裝；山嶺丘陵地區則采用輕量架橋機，設備進出場的時間和費用也大幅節省。
“運得方便、架得高效，我們就有了一個大膽的想法，建集中的智能工廠，讓橋梁像商品一樣批量生產、按需配送?！?span textstyle="" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);padding: 0px;outline: 0px;max-width: 100%;box-sizing: border-box !important;overflow-wrap: break-word !important">湖南交通設計院創新研究院院長賀耀北介紹，傳統建橋都是項目在哪，梁場就建在哪，臨時梁場占地多、投入大，沒法搞智能化生產。而輕型組合梁的集中預制，讓“臨時梁場”升級為“智能工廠”成為可能。

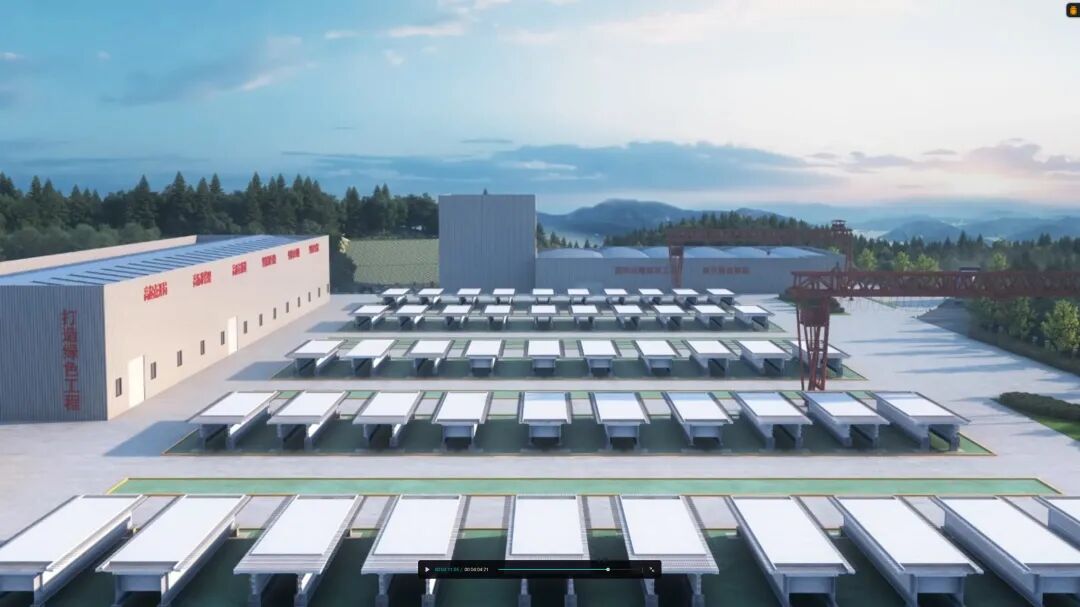

未來，湖南交通行業將有望建設輻射全省的橋梁智能工廠。該工廠配備送料車、布料機、養護窯、自動開合模、擺渡車等智能化設備，批量預制橋梁產品，徹底替代傳統“一項目一梁場”的分散作業模式，推動橋梁真正走向商品化。
這一模式不僅將解決建設梁場臨時用地審批難的問題，還能推動產業工人轉型升級，讓傳統農民工轉變?yōu)樵诠潭üS內作業的產業工人。
可以預見，隨著智能工廠加速落地，中小橋型梁將真正邁入“商品化”時代。屆時，買一片梁，或許就像買一部手機、一輛汽車一樣簡單——集中生產、廣域運輸，讓橋梁成為可批量供應的標準產品，覆蓋更廣闊的交通建設需求。
從一項技術到一個產業 開辟橋梁“智”造新賽道
“型鋼-超高性能混凝土（UHPC）商品橋梁技術具備輕質高強、工業化生產、裝配式結構、快速安裝四大特點，不僅為中小跨徑橋梁提供了高效解決方案，更成為橋梁綠色低碳的‘湖南名片’。”觀摩現場，中國工程院院士、湖南大學教授陳政清對這項技術給予高度評價。
從自籌資金研發起步，到入選湖南省重點研發計劃項目、省交通科技項目、省屬監管企業關鍵核心技術攻關清單，項目研發團隊深耕型鋼-超高性能混凝土（UHPC）商品橋梁技術近十年，如今站上了大規模產業化的關鍵節點。 目前，這項技術已在零道、桂新、羊龍等多個高速公路項目中完成工程應用示范，標準編制和通用圖設計工作同步推進，并被國家標準和多項地方標準采納，為技術推廣奠定了堅實基礎。 一項單一的技術創新，隨著示范項目的成功落地與工業化生產模式逐步成熟，正悄然裂變?yōu)橐粋€可觀的新興產業。據介紹，截至目前，該團隊跟蹤的省內外公路、市政橋梁項目已超過200座，預計目標產值將突破10億元。 “未來，我們將充分利用型鋼-超高性能混凝土（UHPC）商品橋梁技術在結構性能、工程造價、運輸及安裝方式等方面的優越性，推動其在新建及改擴建高速公路橋梁、國省干線橋梁，以及橋梁維修等場景廣泛應用，同時還將推廣到城市橋梁建設、快速磁浮軌道梁，并逐步拓展至工業廠房與民用建筑領域?！焙辖煌ㄔO(shè)計院黨委書記、董事長向建軍介紹。
型鋼-超高性能混凝土（UHPC）商品橋梁技術，是近年來湖南交通設計院與湖南高速集團聯合技術攻關的一個生動縮影。做科研，但不止于科研，從圖紙到工地，從實驗室到市場，他們走的是一條科研帶產業、產業促產品的路子，科技產品產業化轉化的步伐持續提速，正推動雙方在激烈的市場競爭中闖出新路、走在前列。
雙方將聚力打造“技術策源-工程轉化-產業化推廣”全鏈條機制。這是面向未來、培育新質生產力的重要布局，更是推動產業鏈與創新鏈融合的關鍵舉措。
面對勘察設計行業存量競爭與科技革命交織的新格局，雙方正以科技革新引領業態重構，以破圈突圍的果敢，攜手在服務湖南實現“三高四新”美好藍圖、打造國家重要先進制造業高地的新征程中，展現更大擔當、貢獻更強力量。
